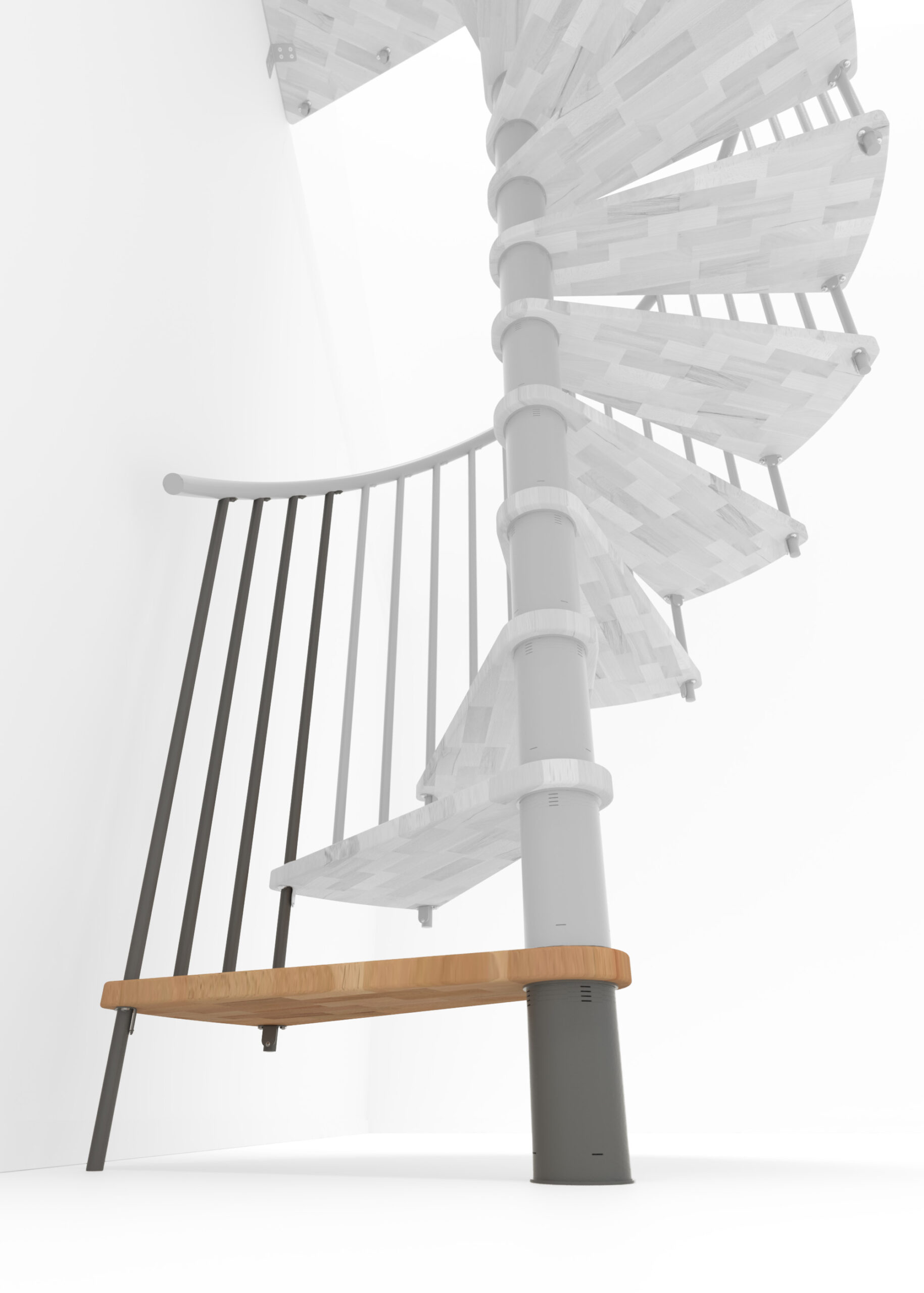

Höhenerweiterung Spiral Smart Buche grau

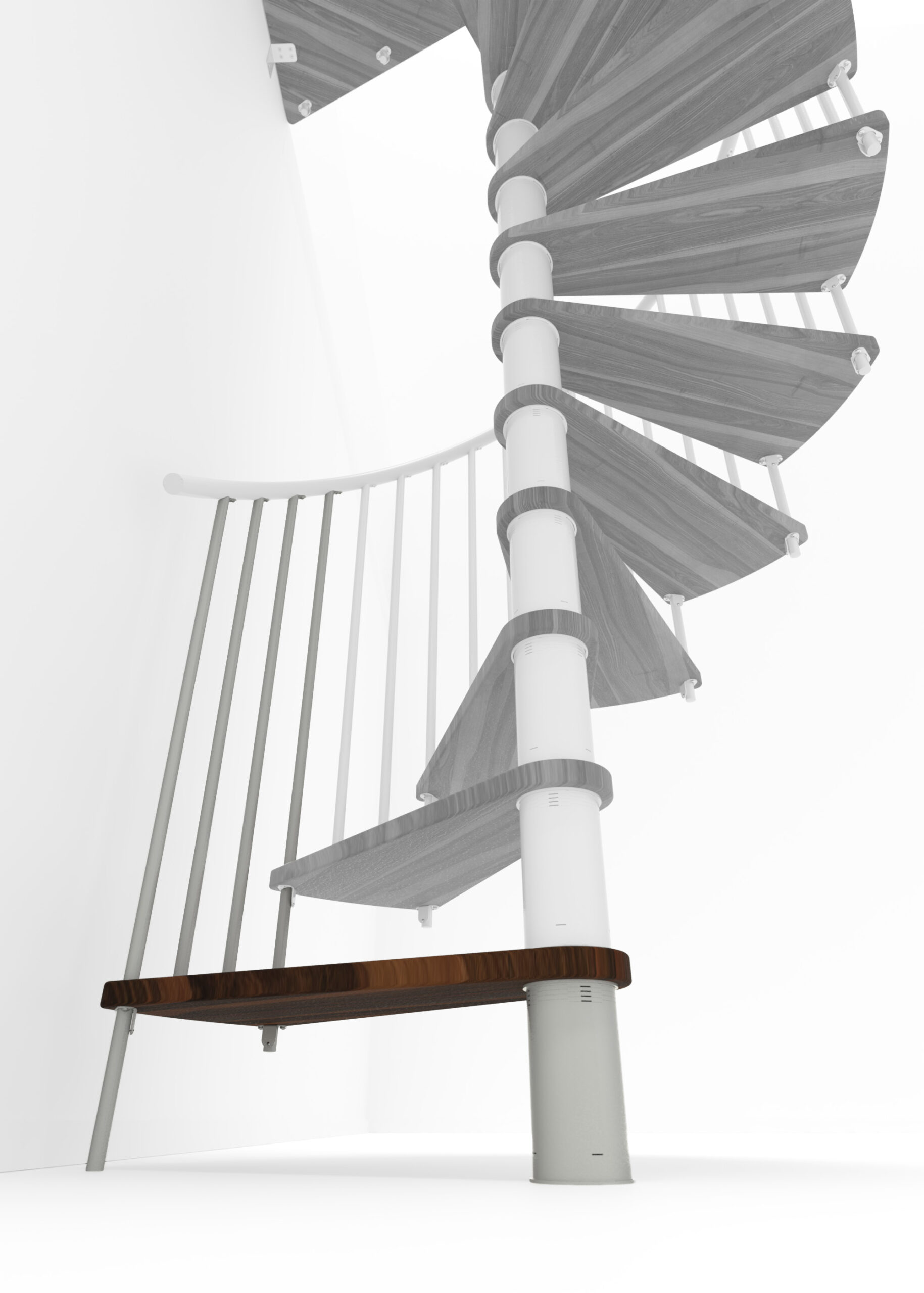

Höhenerweiterung Spiral Smart Walnuss weiß

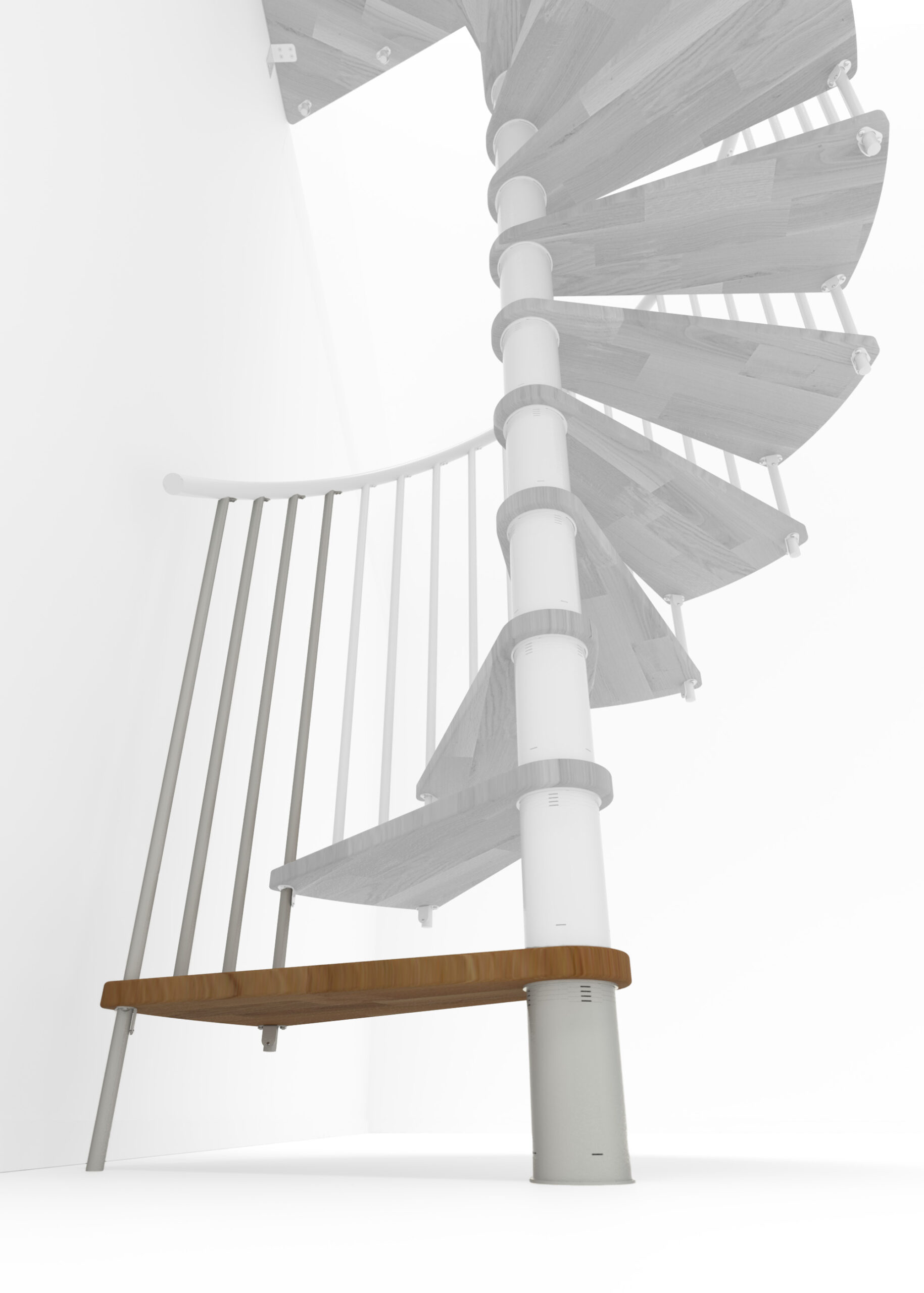

Höhenerweiterung Spiral Smart Eiche weiß

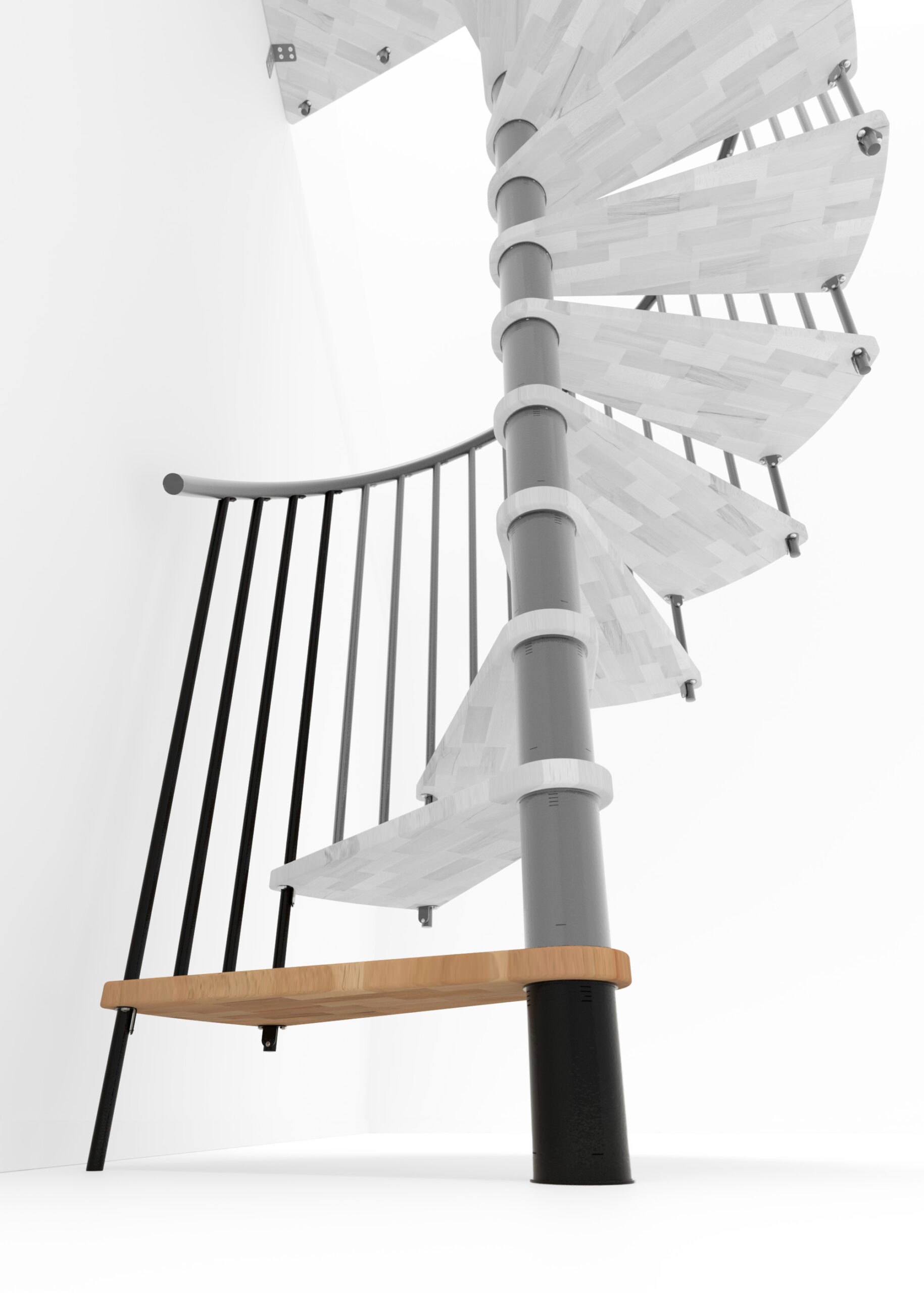

Höhenerweiterung Spiral Smart Buche schwarz

Höhenerweiterung für Spiral Smart

  • Zusatzstufe für die Spindeltreppe Spiral Smart
  • Verlängerung der Spiral Smart um 190-235 mm
  • Maximal erreichbare Geschoßhöhe mit einer Höhenerweiterung: 3290 mm
  • Maximal erreichbare Geschoßhöhe mit zwei Höhenerweiterungen: 3525 mm
  • Achten Sie beim Kauf bitte darauf, dass die Höhenerweiterung dieselbe Konfiguration aufweist wie Ihre Treppe und verbauen Sie maximal zwei Höhenerweiterungen pro Treppe.

Daten als PDF speichern
Artikel merken

€ 333,60 inkl. MwSt. exkl. Versandkosten*

Artikelnummer: n. v. Kategorien: , Schlagwörter: ,

  • Beschreibung

    Die Höhenerweiterung für die Spindeltreppe Spiral Smart umfasst eine zusätzliche Holzstufe, ein Spindelrohrelement, mehrere Geländerstäbe sowie diverse Teile, die für die Montage notwendig sind. Die Metallteile sind in Grau, Schwarz und Weiß erhältlich und die Stufen in Buche, Walnuss, Eiche und Weiß. Bitte wählen Sie die Farben und auch den Durchmesser der Höhenerweiterung so aus, dass sie zu Ihrer Spindeltreppe Spiral Smart passen.

    Mit dem zusätzlichen Spindelrohr und der Stufe können Sie die Höhe der Spiral Smart um 190-235 mm verlängern. Mit einer Höhenerweiterung erreichen Sie Etagen mit einer Höhe von bis zu 3290 mm. Verbauen Sie zwei Zusatzstufen beträgt die maximale Geschoßhöhe 3525 mm.

    Montieren Sie bitte maximal zwei Höhenerweiterungen pro Treppe! Ab drei verbauten Zusatzstufen ist keine Stabilität mehr gewährleistet.

  • Technische Daten

    Basisdaten
    Stufen Buche, Eiche, Buche auf Walnuss gebeizt oder Buche weiß gebeizt
    Oberfläche Holz Farblos lackiert
    Handlauf PVC grau, schwarz oder weiß
    Spindelrohr Stahl pulverbeschichtet in Grau, Schwarz oder Weiß
    Geländerstäbe Stahl pulverbeschichtet in Grau, Schwarz oder Weiß
    Stufenanzahl 12 + 1 Podest
    Spiral Smart 100
    Außenradius 500 mm
    max. Geschoßhöhe 3055 mm
    max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
    max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
    Auftrittstiefe 180 mm
    freie Durchgangsbreite 386 mm
    Stufenstärke 35 mm
    Steigung pro Stufe 190-235 mm
    Drehung pro Stufe 25°
    Podestbreite 550 mm
    Drehung des Podestes 50°
    Spindeldurchmesser 108 mm
    Geländerhöhe 1000 mm
    Handlaufdurchmesser 40 mm
    Spiral Smart 120
    Außenradius 600 mm
    max. Geschoßhöhe 3055 mm
    max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
    max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
    Auftrittstiefe 210 mm
    freie Durchgangsbreite 486 mm
    Stufenstärke 35 mm
    Steigung pro Stufe 190-235 mm
    Drehung pro Stufe 30,2°
    Podestbreite 650 mm
    Drehung des Podestes 50°
    Spindeldurchmesser 108 mm
    Geländerhöhe 1000 mm
    Handlaufdurchmesser 40 mm
    Spiral Smart 140
    Außenradius 700 mm
    max. Geschoßhöhe 3055 mm
    max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
    max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
    Auftrittstiefe 236 mm
    freie Durchgangsbreite 586 mm
    Stufenstärke 35 mm
    Steigung pro Stufe 190-235 mm
    Drehung pro Stufe 26,2°
    Podestbreite 750 mm
    Drehung des Podestes 50°
    Spindeldurchmesser 108 mm
    Geländerhöhe 1000 mm
    Handlaufdurchmesser 40 mm
    Spiral Smart 160
    Außenradius 800 mm
    max. Geschoßhöhe 3055 mm
    max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
    max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
    Auftrittstiefe 244 mm
    freie Durchgangsbreite 686 mm
    Stufenstärke 35 mm
    Steigung pro Stufe 190-235 mm
    Drehung pro Stufe 22,2°
    Podestbreite 850 mm
    Drehung des Podestes 50°
    Spindeldurchmesser 108 mm
    Geländerhöhe 1000 mm
    Handlaufdurchmesser 40 mm

  • Downloads

    Einbauanleitung Höhenerweiterung

    Einbauanleitung Treppe

    Technisches Datenblatt
