Höhenerweiterung Rondo Smart grau

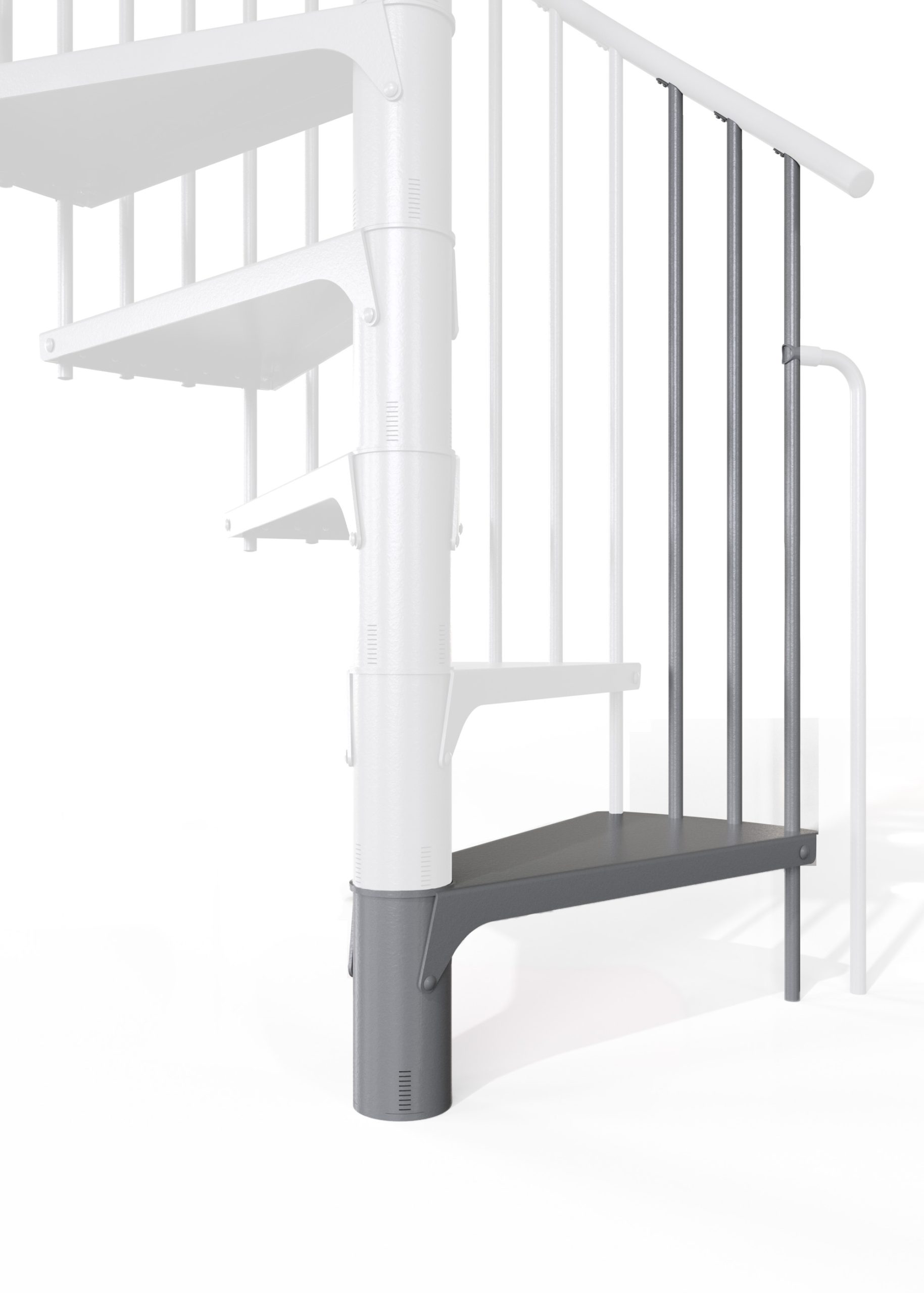

Höhenerweiterung Rondo Smart grau

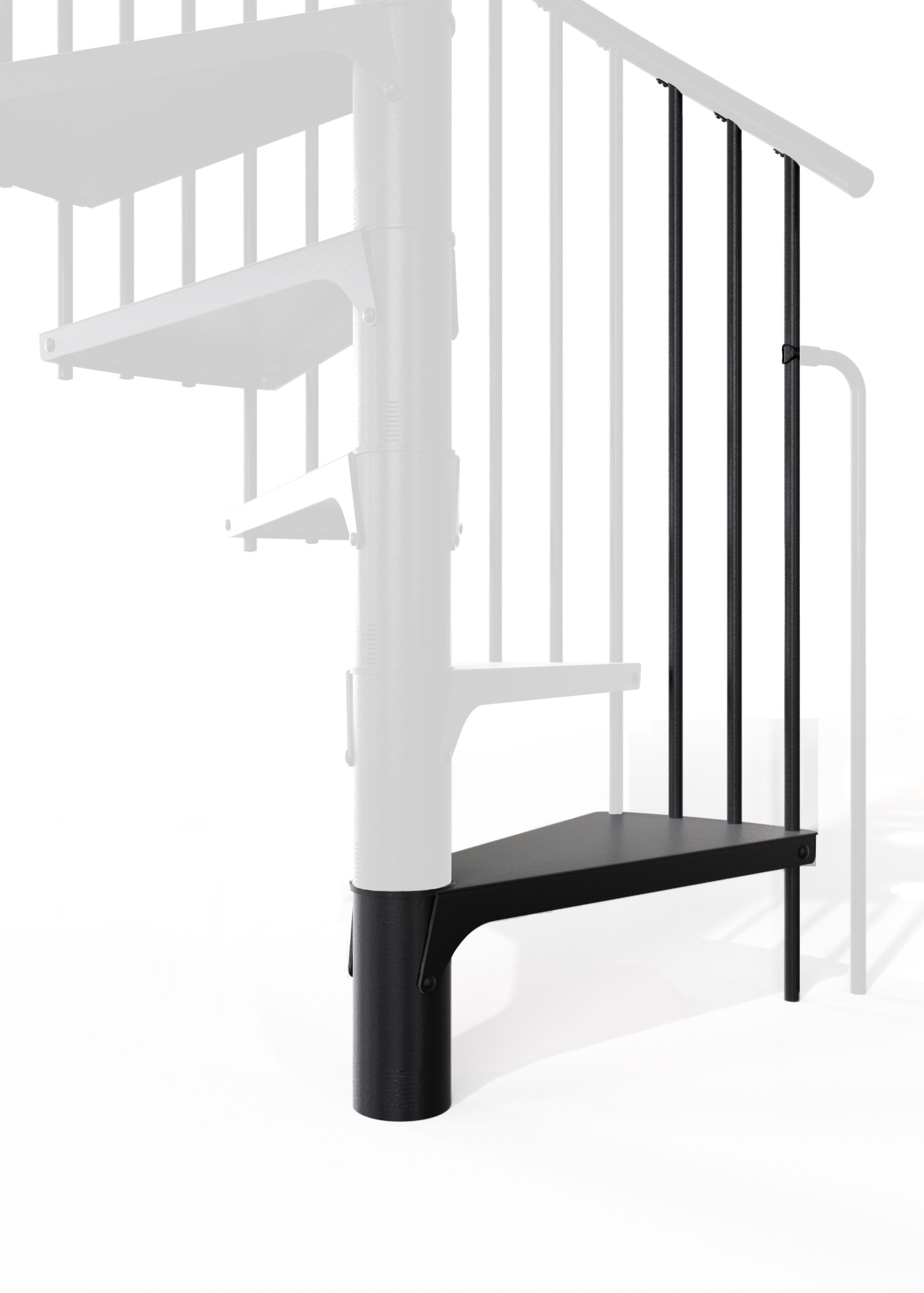

Höhenerweiterung Rondo Smart schwarz

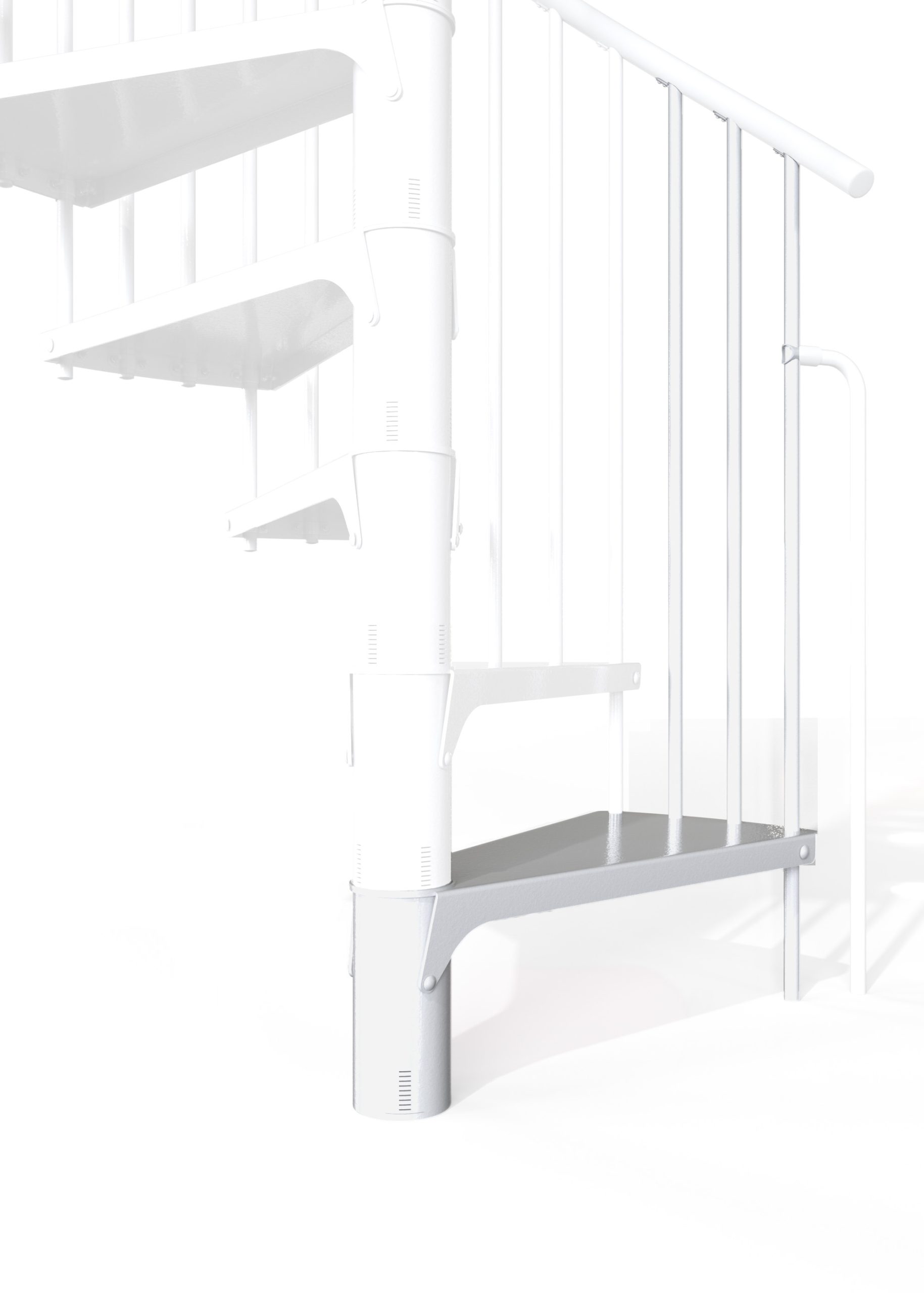

Höhenerweiterung Rondo Smart weiß

Höhenerweiterung für Rondo Smart

  • Zusatzstufe für die Spindeltreppe Rondo Smart
  • Verlängerung der Rondo Smart um 190-235 mm
  • Maximal erreichbare Geschoßhöhe mit einer Höhenerweiterung: 3290 mm
  • Maximal erreichbare Geschoßhöhe mit zwei Höhenerweiterungen: 3525 mm
  • Achten Sie beim Kauf bitte darauf, dass die Höhenerweiterung dieselbe Konfiguration aufweist wie Ihre Treppe und verbauen Sie maximal zwei Höhenerweiterungen pro Treppe.

Daten als PDF speichern
Artikel merken

€ 333,60 inkl. MwSt. exkl. Versandkosten*

Artikelnummer: n. v. Kategorien: , Schlagwörter: ,

  • Beschreibung

    Die Höhenerweiterung für die Metallspindeltreppe Rondo Smart besteht aus einer Metallstufe, einem Spindelelement und zusätzlichen Geländerstäben. Diese Bestandteile können in Schwarz, Grau oder Weiß pulverbeschichtet sein. Die Zusatzstufe ist in drei Größen – passend zu den Durchmesser 120, 140 und 160 cm – erhältlich. Achten Sie beim Konfigurieren bitte darauf, dass die Farbe und Größe der Höhenerweiterung jener Ihrer Treppe entspricht.

    Mit einer Höhenerweiterung können Sie Ihre Spindeltreppe Rondo Smart um 190-235 mm erhöhen. Somit ergibt sich insgesamt eine Geschoßhöhe von maximal 3290 mm, wenn Sie eine Zusatzstufe verbauen. Mit zwei Höhenerweiterungen erreichen Sie sogar Etagen mit einer Höhe von bis zu 3525 mm.

    Montieren Sie bitte maximal zwei Höhenerweiterungen pro Treppe! Ab drei verbauten Zusatzstufen ist keine Stabilität mehr gewährleistet.

  • Technische Daten

    Basisdaten
    Stufen Stahl pulverbeschichtet in Grau, Schwarz oder Weiß
    Spindelrohr Stahl pulverbeschichtet in Grau, Schwarz oder Weiß
    Geländerstäbe Stahl pulverbeschichtet in Grau, Schwarz oder Weiß
    Handlauf PVC grau, schwarz oder weiß
    Stufenanzahl 12 + 1 Podest
    120
    Außenradius 600 mm
    max. Geschoßhöhe 3055 mm
    max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
    max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
    Auftrittstiefe 196 mm
    freie Durchgangsbreite 486 mm
    Stufenstärke 4 mm
    Steigung pro Stufe 190-235 mm
    Drehung pro Stufe 29,6°
    Podestbreite 650 mm
    Drehung des Podestes 54°
    Spindeldurchmesser 108 mm
    Geländerhöhe 1000 mm
    Handlaufdurchmesser 40 mm
    140
    Außenradius 700 mm
    max. Geschoßhöhe 3055 mm
    max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
    max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
    Auftrittstiefe 213 mm
    freie Durchgangsbreite 586 mm
    Stufenstärke 4 mm
    Steigung pro Stufe 190-235 mm
    Drehung pro Stufe 25°
    Podestbreite 750 mm
    Drehung des Podestes 54°
    Spindeldurchmesser 108 mm
    Geländerhöhe 1000 mm
    Handlaufdurchmesser 40 mm
    160
    Außenradius 800 mm
    max. Geschoßhöhe 3055 mm
    max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
    max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
    Auftrittstiefe 223 mm
    freie Durchgangsbreite 686 mm
    Stufenstärke 4 mm
    Steigung pro Stufe 190-235 mm
    Drehung pro Stufe 21,9°
    Podestbreite 850 mm
    Drehung des Podestes 54°
    Spindeldurchmesser 108 mm
    Geländerhöhe 1000 mm
    Handlaufdurchmesser 40 mm

  • Downloads

    Einbauanleitung Höhenerweiterung

    Einbauanleitung Treppe

    Technisches Datenblatt
