Höhenerweiterung Fusion Buche schwarz
Höhenerweiterung Fusion Buche schwarz
Höhenerweiterung Fusion Eiche grau
Höhenerweiterung Fusion Walnuss schwarz
Höhenerweiterung Fusion Weiß weiß

Höhenerweiterung für Fusion

  • Zusatzstufe für die Spindeltreppe Fusion
  • Verlängerung der Fusion um 182-227 mm
  • Maximal erreichbare Geschoßhöhe mit einer Höhenerweiterung: 3178 mm
  • Maximal erreichbare Geschoßhöhe mit zwei Höhenerweiterungen: 3405 mm
  • Achten Sie beim Kauf bitte darauf, dass die Höhenerweiterung dieselbe Konfiguration aufweist wie Ihre Treppe und verbauen Sie maximal zwei Höhenerweiterungen pro Treppe.

Daten als PDF speichern
Artikel merken

€ 333,60 inkl. MwSt. exkl. Versandkosten*

Artikelnummer: n. v. Kategorien: , Schlagwörter: , ,

Beschreibung

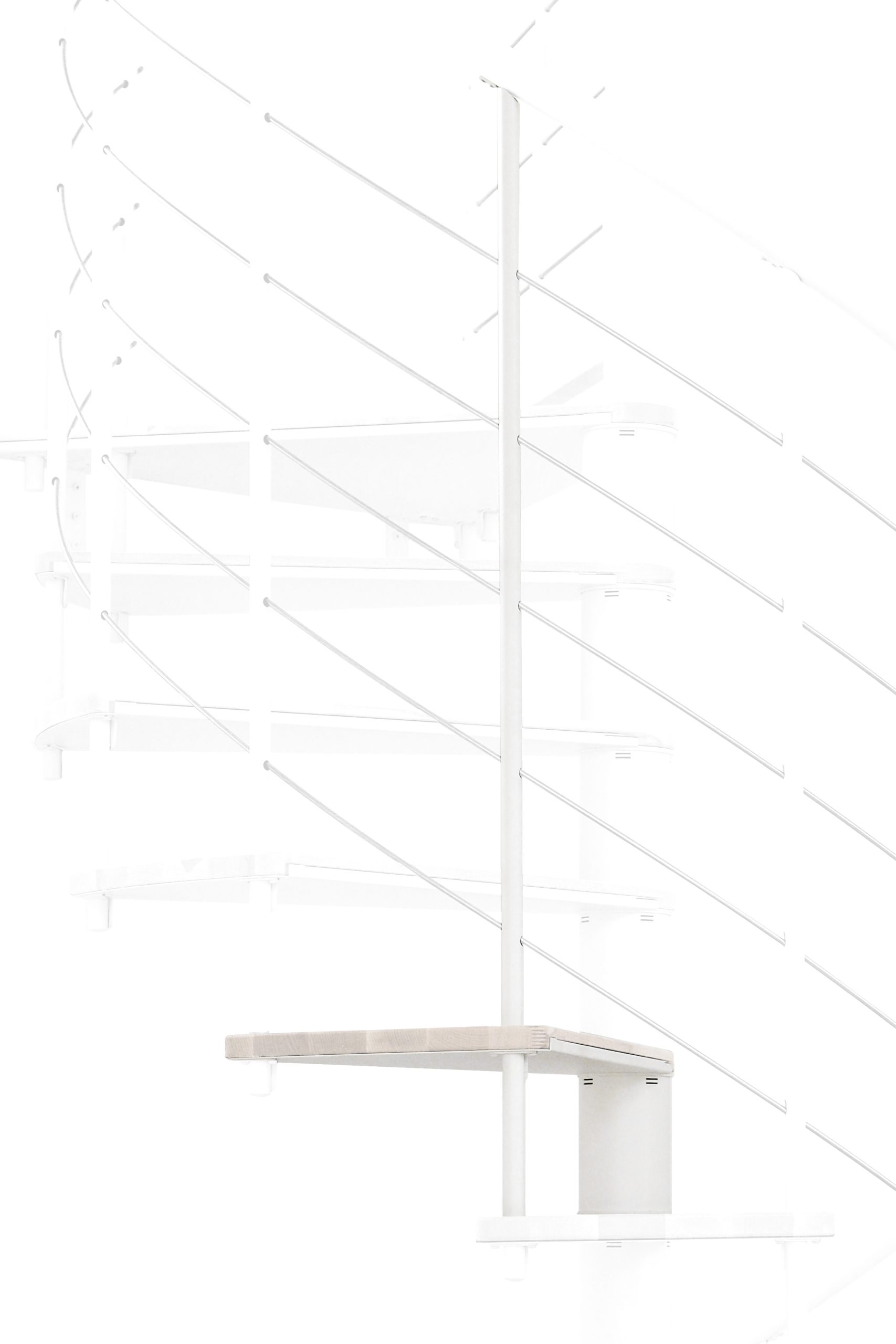

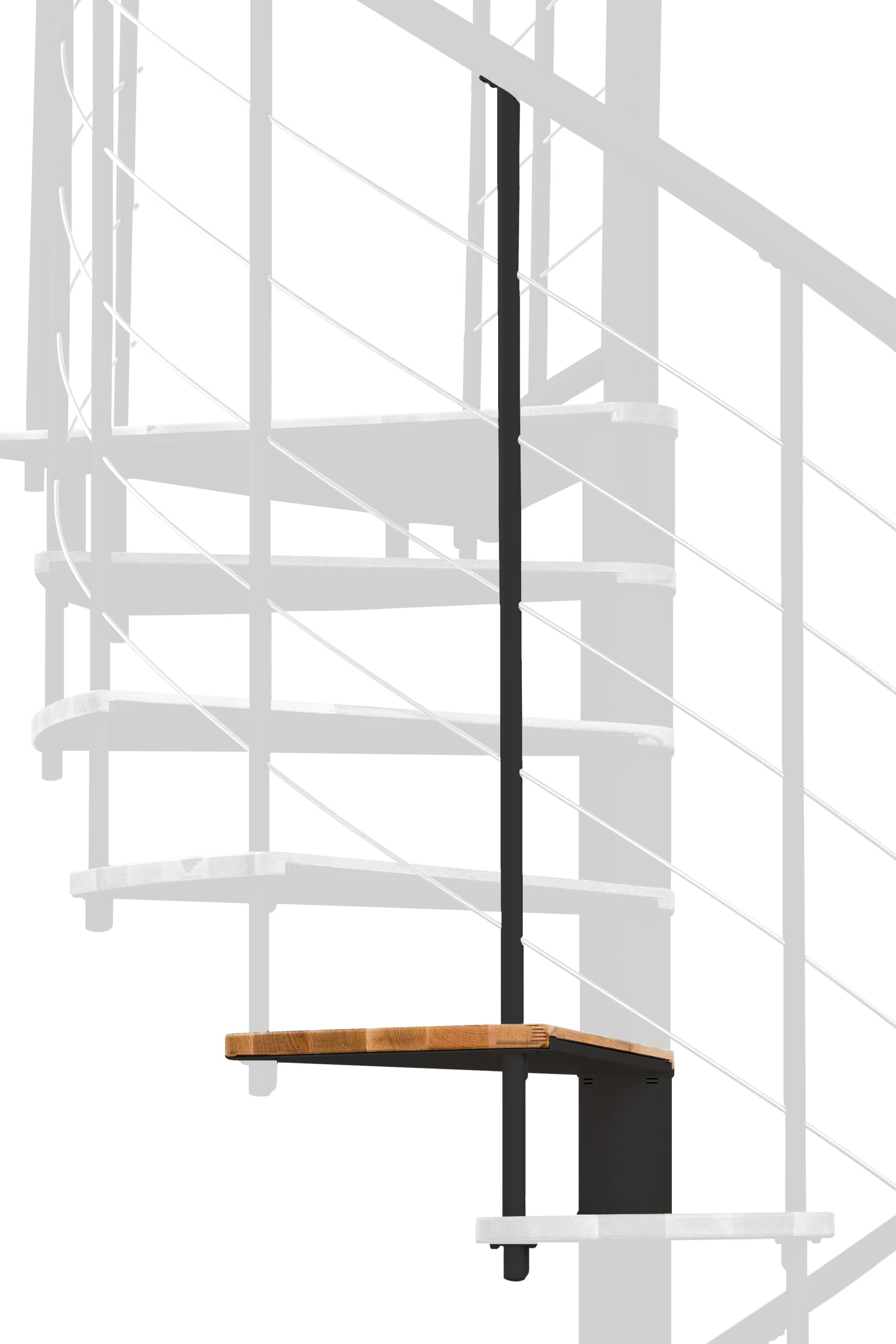

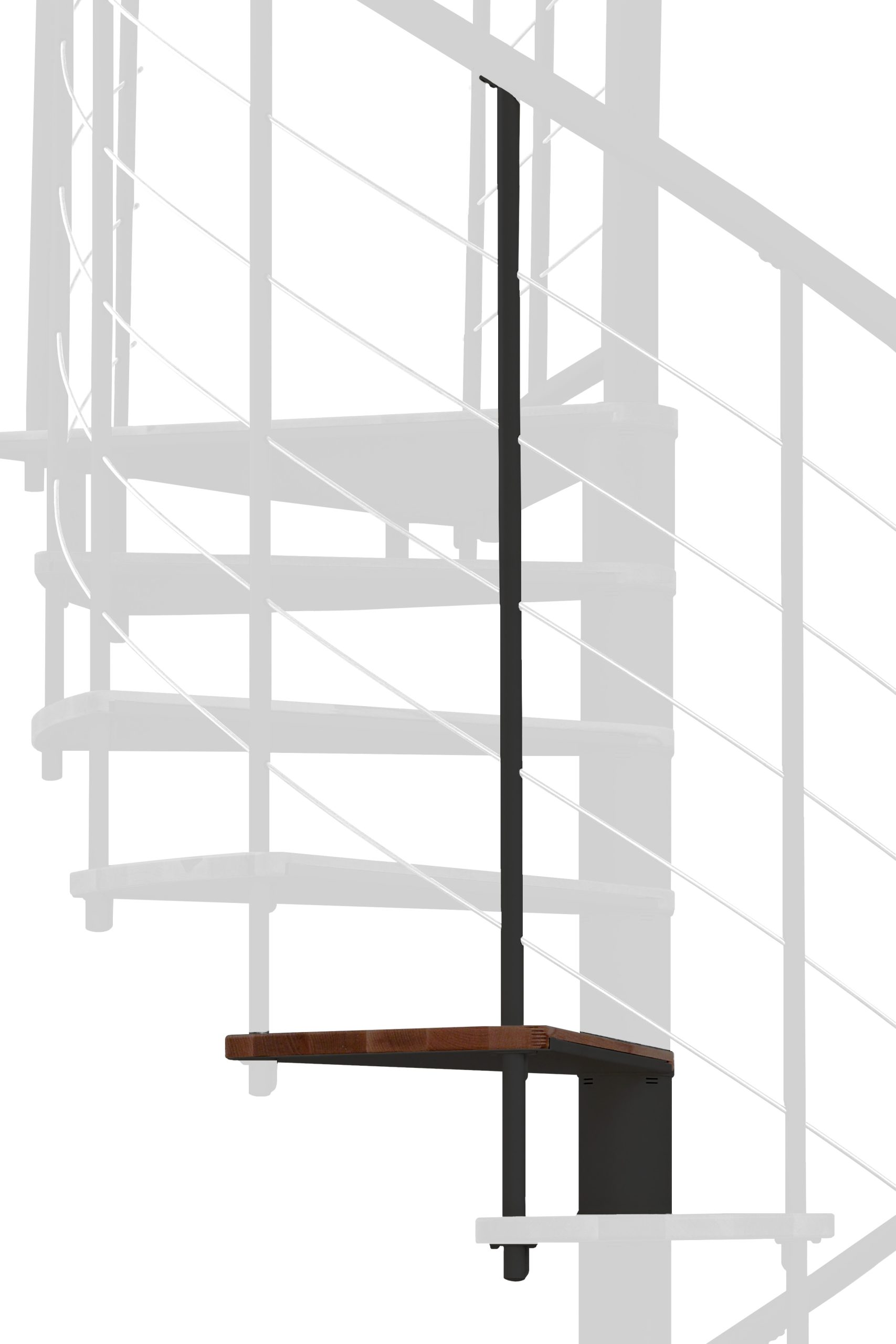

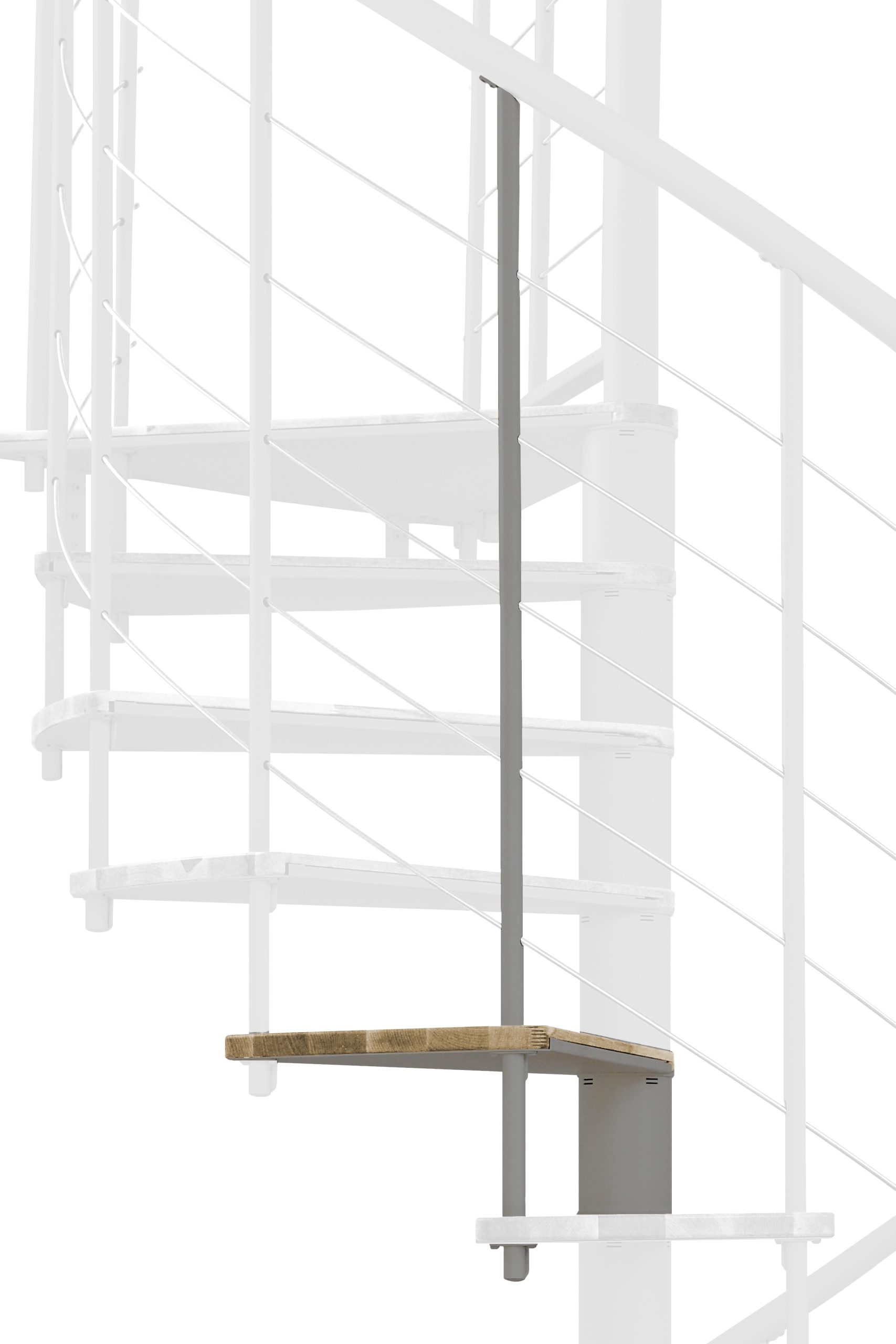

Im Lieferumfang der Höhenerweiterung zur Fusion sind eine Holzstufe inklusive Stahlaufsatz, ein Spindelrohr sowie diverse Teile für das Geländer enthalten. Mithilfe dieser zusätzlichen Elemente können Sie die Spindeltreppe Fusion um einen Tritt erhöhen.

Wie die Treppe ist auch die Höhenerweiterung flexibel personalisierbar. Sie können zwischen den Holzarten Buche, Walnuss, Eiche und Weiß sowie den Metallfarben Schwarz, Grau und Weiß wählen. Beim Durchmesser stehen die Optionen 120, 140 und 160 cm zur Verfügung. Bitte achten Sie beim Bestellen darauf, dass die Farbe und Größe der Höhenerweiterung mit Ihrer Treppe übereinstimmt.

Sie erreichen pro Höhenerweiterung eine zusätzliche Höhe von 182-227 mm. Insgesamt können Sie die Fusion somit auf eine maximale Geschoßhöhe von 3178 mm erweitern, wenn Sie eine Zusatzstufe verbauen. Mit zwei Höhenerweiterungen können Sie die Spindeltreppe sogar auf eine Geschoßhöhe von 3405 mm verlängern.

Montieren Sie bitte maximal zwei Höhenerweiterungen pro Treppe! Ab drei verbauten Zusatzstufen ist keine Stabilität mehr gewährleistet.

Technische Daten

Basisdaten
Stufen Buche, Eiche, Buche auf Walnuss gebeizt oder Buche weiß gebeizt
Oberfläche Holz Farblos lackiert
Stufenaufsätze Stahl pulverbeschichtet in Grau, Schwarz oder Weiß
Spindelrohr Stahl pulverbeschichtet in Grau, Schwarz oder Weiß
Geländerstäbe Stahl pulverbeschichtet in Grau, Schwarz oder Weiß
Untergurte Edelstahl
Handlauf PVC grau, schwarz oder weiß
Stufenanzahl 12 + 1 Podest
Fusion 120
Außenradius 600 mm
max. Geschoßhöhe 2951 mm
max. Geschoßhöhe mit einer Höhenerweiterung 3178 mm
max. Geschoßhöhe mit zwei Höhenerweiterungen 3405 mm
Auftrittstiefe 210 mm
freie Durchgangsbreite 486 mm
Stufenstärke 26,5 mm
Steigung pro Stufe 182-227 mm
Drehung pro Stufe 29°
Podestbreite 650 mm
Drehung des Podestes 53°
Spindeldurchmesser 108 mm
Geländerstabdurchmesser 22 mm
Geländerhöhe 1000 mm
Handlaufdurchmesser 40 mm
Fusion 140
Außenradius 700 mm
max. Geschoßhöhe 2951 mm
max. Geschoßhöhe mit einer Höhenerweiterung 3178 mm
max. Geschoßhöhe mit zwei Höhenerweiterungen 3405 mm
Auftrittstiefe 236 mm
freie Durchgangsbreite 586 mm
Stufenstärke 26,5 mm
Steigung pro Stufe 182-227 mm
Drehung pro Stufe 25°
Podestbreite 750 mm
Drehung des Podestes 53°
Spindeldurchmesser 108 mm
Geländerstabdurchmesser 22 mm
Geländerhöhe 1000 mm
Handlaufdurchmesser 40 mm
Fusion 160
Außenradius 800 mm
max. Geschoßhöhe 2951 mm
max. Geschoßhöhe mit einer Höhenerweiterung 3178 mm
max. Geschoßhöhe mit zwei Höhenerweiterungen 3405 mm
Auftrittstiefe 244 mm
freie Durchgangsbreite 686 mm
Stufenstärke 26,5 mm
Steigung pro Stufe 182-227 mm
Drehung pro Stufe 22°
Podestbreite 850 mm
Drehung des Podestes 53°
Spindeldurchmesser 108 mm
Geländerstabdurchmesser 22 mm
Geländerhöhe 1000 mm
Handlaufdurchmesser 40 mm

Downloads

Einbauanleitung Höhenerweiterung

Einbauanleitung Treppe

Technisches Datenblatt
