Höhenerweiterung Rondo Zink Smart
Höhenerweiterung Rondo Zink Smart

Höhenerweiterung für Rondo Zink Smart

  • Zusatzstufe für die Außentreppe Rondo Zink Smart
  • Verlängerung der Rondo Zink Smart um 190-235 mm
  • Maximal erreichbare Geschoßhöhe mit einer Höhenerweiterung: 3290 mm
  • Maximal erreichbare Geschoßhöhe mit zwei Höhenerweiterungen: 3525 mm
  • Achten Sie beim Kauf bitte darauf, dass die Höhenerweiterung dieselbe Konfiguration aufweist wie Ihre Treppe und verbauen Sie maximal zwei Höhenerweiterungen pro Treppe.

Daten als PDF speichern
Artikel merken

€ 333,60 inkl. MwSt. exkl. Versandkosten*

Artikelnummer: n. v. Kategorien: , Schlagwörter: ,

  • Beschreibung

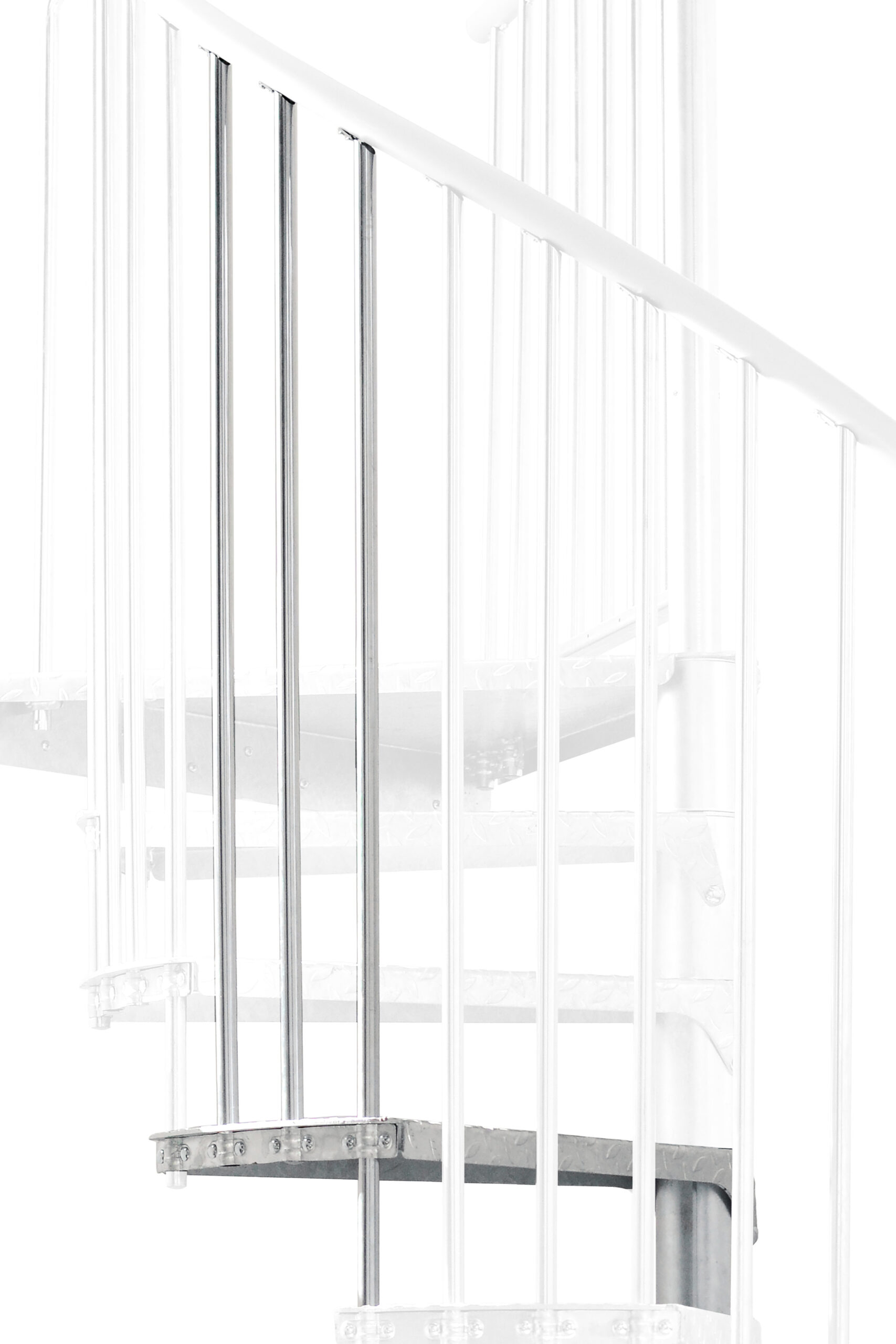

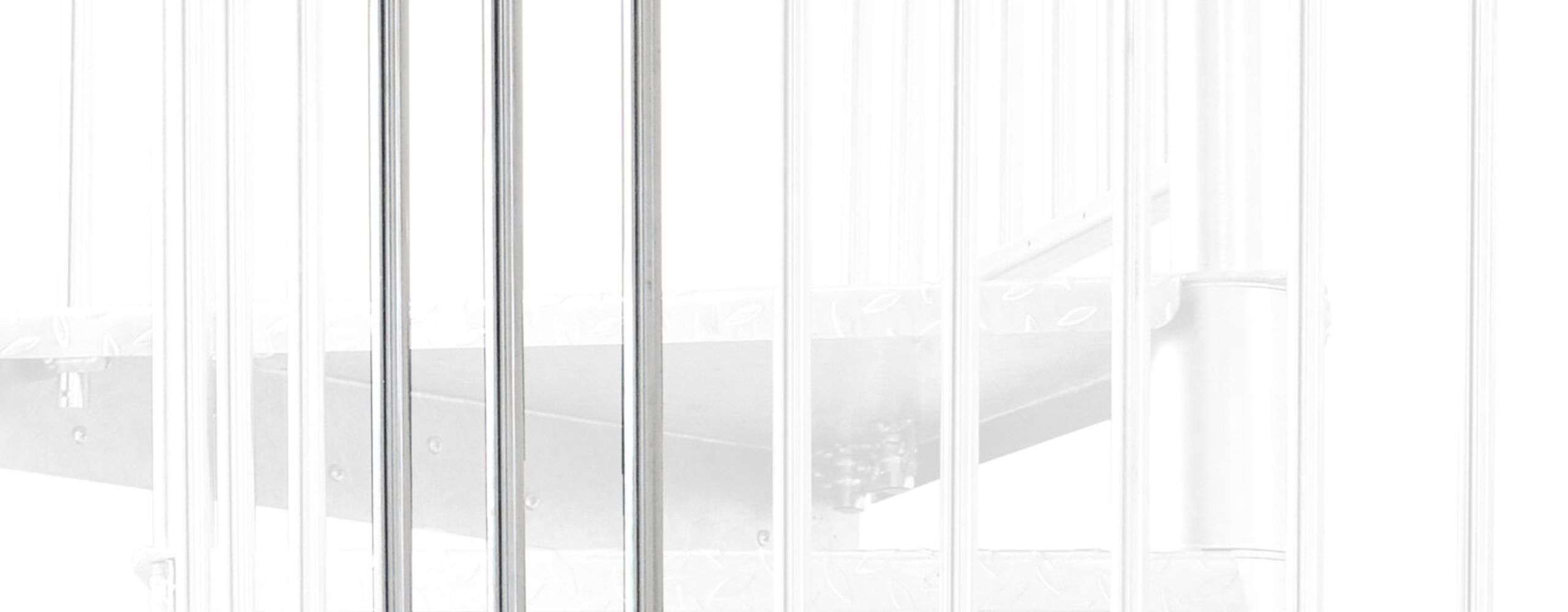

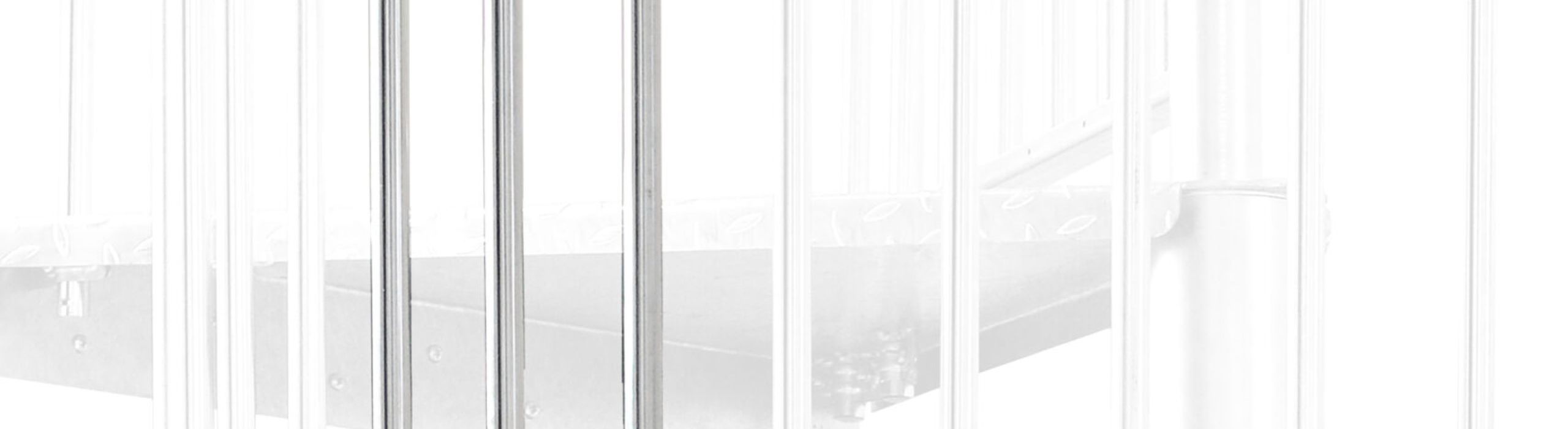

    Wenn die Außentreppe Rondo Zink Plus für Ihr Bauvorhaben nicht hoch genug ist, können Sie mit einer Höhenerweiterung etwas nachhelfen. Diese beinhaltet eine zusätzliche Stufe, ein Spindelelement, Geländerstäbe sowie diverse Kleinteile für die Montage. Bitte achten Sie bei der Bestellung darauf, dass der Durchmesser Ihrer Treppe und der Höhenerweiterung gleich sind.

    Mit der gelieferten Zusatzstufe inklusive Spindelrohr können Sie die Rondo Zink Smart um 190-235 mm verlängern. Mit einer Höhenerweiterung erreichen Sie somit eine maximale Geschoßhöhe von 3290 mm. Bei zwei verbauten Zusatzstufen können Sie sogar Geschoße mit einer Höhe von bis zu 3525 mm erklimmen.

    Montieren Sie bitte maximal zwei Höhenerweiterungen pro Treppe! Ab drei verbauten Zusatzstufen ist keine Stabilität mehr gewährleistet.

  • Technische Daten

    Basisdaten
    Stufen Stahl feuerverzinkt
    Spindelrohr Stahl feuerverzinkt
    Geländerstäbe Stahl feuerverzinkt
    Handlauf PVC
    Stufenanzahl 12 + 1 Podest
    120
    Außenradius 600 mm
    max. Geschoßhöhe 3055 mm
    max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
    max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
    Auftrittstiefe 196 mm
    freie Durchgangsbreite 486 mm
    Stufenstärke 4 mm
    Steigung pro Stufe 190-235 mm
    Drehung pro Stufe 29,6°
    Podestbreite 650 mm
    Drehung des Podestes 54°
    Spindeldurchmesser 108 mm
    Geländerhöhe 1000 mm
    Handlaufdurchmesser 40 mm
    140
    Außenradius 700 mm
    max. Geschoßhöhe 3055 mm
    max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
    max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
    Auftrittstiefe 213 mm
    freie Durchgangsbreite 586 mm
    Stufenstärke 4 mm
    Steigung pro Stufe 190-235 mm
    Drehung pro Stufe 25°
    Podestbreite 750 mm
    Drehung des Podestes 54°
    Spindeldurchmesser 108 mm
    Geländerhöhe 1000 mm
    Handlaufdurchmesser 40 mm
    160
    Außenradius 800 mm
    max. Geschoßhöhe 3055 mm
    max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
    max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
    Auftrittstiefe 223 mm
    freie Durchgangsbreite 686 mm
    Stufenstärke 4 mm
    Steigung pro Stufe 190-235 mm
    Drehung pro Stufe 21,9°
    Podestbreite 850 mm
    Drehung des Podestes 54°
    Spindeldurchmesser 108 mm
    Geländerhöhe 1000 mm
    Handlaufdurchmesser 40 mm
    180
    Außenradius 900 mm
    max. Geschoßhöhe 3055 mm
    max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
    max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
    Auftrittstiefe 233 mm
    freie Durchgangsbreite 786 mm
    Stufenstärke 4 mm
    Steigung pro Stufe 190-235 mm
    Drehung pro Stufe 19,4°
    Podestbreite 950 mm
    Drehung des Podestes 54°
    Spindeldurchmesser 108 mm
    Geländerhöhe 1000 mm
    Handlaufdurchmesser 40 mm

  • Downloads

    Einbauanleitung Rondo Zink Smart

    Einbauanleitung Rondo Zink Smart 180

    Einbauanleitung Höhenerweiterung

    Einbauanleitung Höhenerweiterung 180

    Technisches Datenblatt
