Höhenerweiterung für Portofino

  • Zusatzstufe für die Metallspindeltreppe Portofino
  • Verlängerung der Portofino um 210-231 mm
  • Maximal erreichbare Geschoßhöhe mit einer Höhenerweiterung: 3234 mm
  • Maximal erreichbare Geschoßhöhe mit zwei Höhenerweiterungen: 3465 mm
  • Achten Sie beim Kauf bitte darauf, dass die Höhenerweiterung dieselbe Konfiguration aufweist wie Ihre Treppe und verbauen Sie maximal zwei Höhenerweiterungen pro Treppe.

Daten als PDF speichern
Artikel merken

€ 333,60 inkl. MwSt. exkl. Versandkosten*

Artikelnummer: n. v. Kategorien: ,

Beschreibung

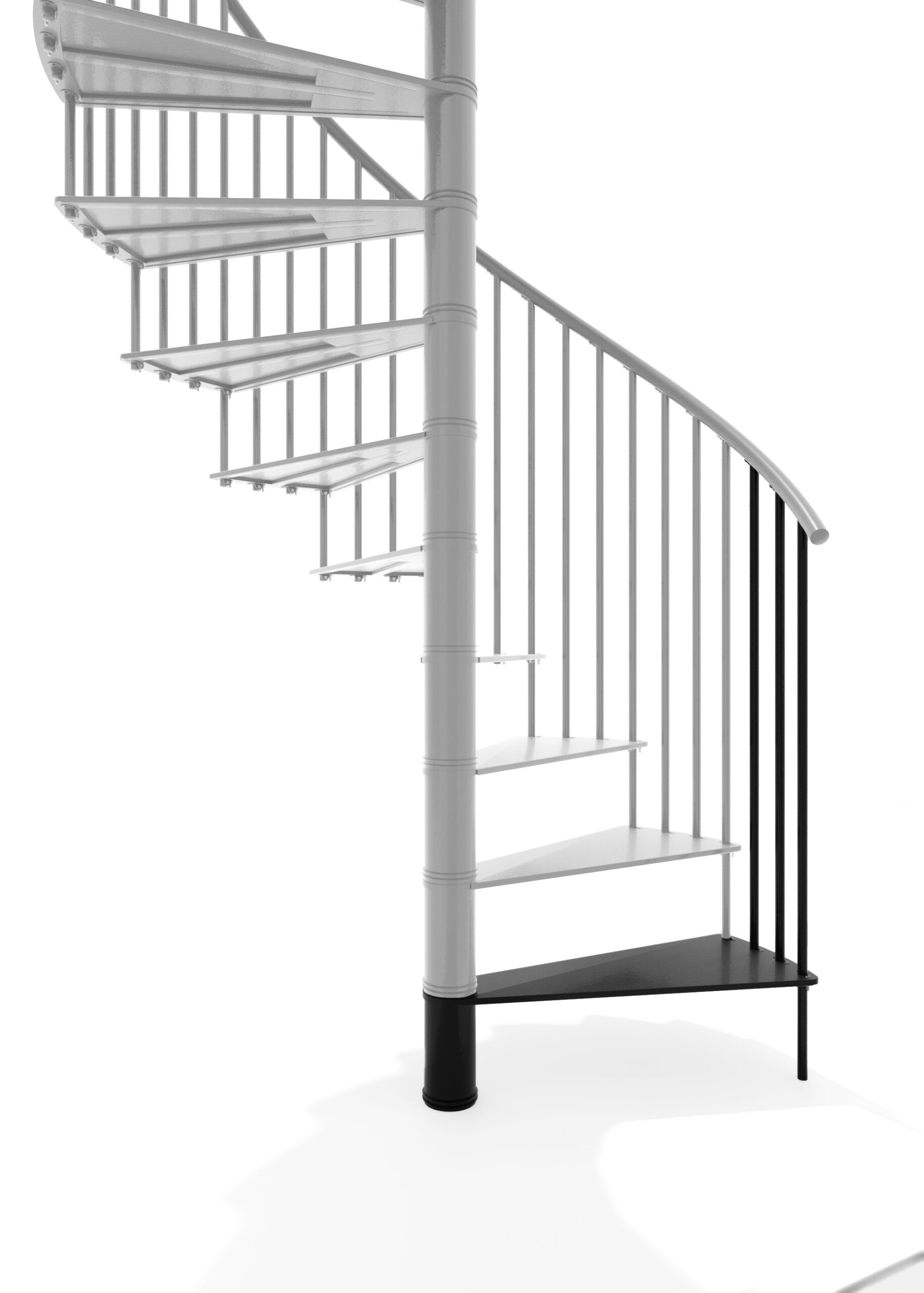

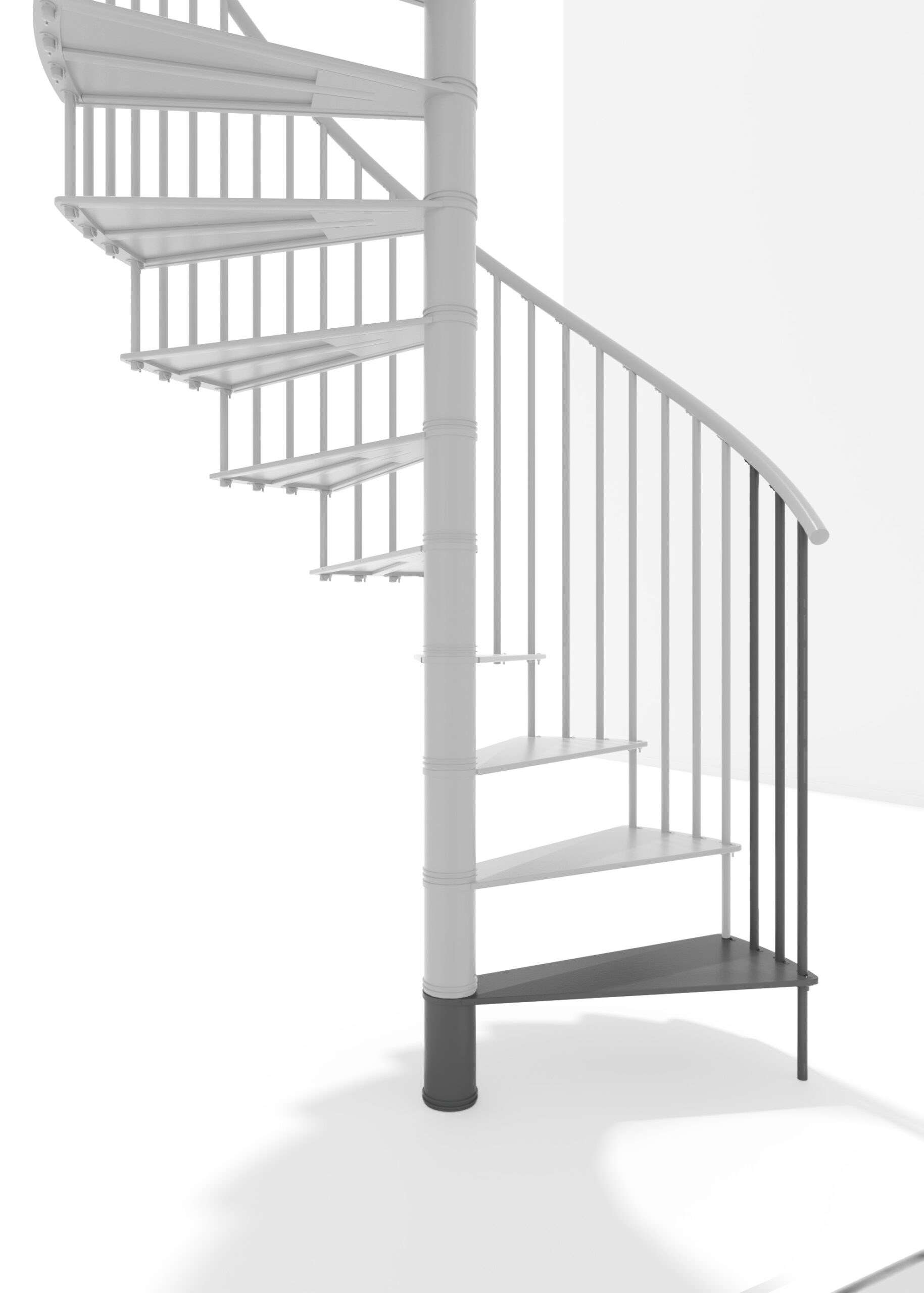

Die Höhenerweiterung für die Portofino besteht aus einer zusätzlichen Metallstufe, einem Spindelrohr, mehreren Geländerstäben und diversen Kleinteilen für die Montage. Die Metallfarbe und den Durchmesser der Höhenerweiterung müssen Sie händisch auswählen – achten Sie dabei bitte auf eine Übereinstimmung zur konfigurierten Spindeltreppe Portofino.

Mit jeder zusätzlichen Stufe können Sie die Portofino um 210-231 mm erhöhen. Somit erreichen Sie mit einer verbauten Höhenerweiterung eine maximale Geschoßhöhe von 3234 mm. Mit zwei Höhenerweiterungen sind sogar Geschoße mit max. 3465 mm Höhe kein Problem.

Montieren Sie bitte maximal zwei Höhenerweiterungen pro Treppe! Ab drei verbauten Zusatzstufen ist keine Stabilität mehr gewährleistet.

Technische Daten

Basisdaten
Stufen Stahl pulverbeschichtet in Schwarz, Grau oder Weiß
Spindelrohr Stahl pulverbeschichtet in Schwarz, Grau oder Weiß
Geländerstäbe Stahl pulverbeschichtet in Schwarz, Grau oder Weiß
Handlauf PVC in Schwarz, Grau oder Weiß
Stufenanzahl 12 + 1 Podest
Portofino 120
Außenradius 600 mm
max. Geschoßhöhe 3003 mm
max. Geschoßhöhe mit einer Höhenerweiterung 3234 mm
max. Geschoßhöhe mit zwei Höhenerweiterungen 3465 mm
Auftrittstiefe 210 mm
freie Durchgangsbreite 486 mm
Stufenstärke 12 mm
Steigung pro Stufe 210-231 mm
Drehung pro Stufe 29°
Podestbreite 650 mm
Drehung des Podestes 53°
Spindeldurchmesser 108 mm
Geländerhöhe 1000 mm
Handlaufdurchmesser 40 mm
Portofino 140
Außenradius 700 mm
max. Geschoßhöhe 3003 mm
max. Geschoßhöhe mit einer Höhenerweiterung 3234 mm
max. Geschoßhöhe mit zwei Höhenerweiterungen 3465 mm
Auftrittstiefe 236 mm
freie Durchgangsbreite 586 mm
Stufenstärke 12 mm
Steigung pro Stufe 210-231 mm
Drehung pro Stufe 25°
Podestbreite 750 mm
Drehung des Podestes 53°
Spindeldurchmesser 108 mm
Geländerhöhe 1000 mm
Handlaufdurchmesser 40 mm
Portofino 160
Außenradius 800 mm
max. Geschoßhöhe 3003 mm
max. Geschoßhöhe mit einer Höhenerweiterung 3234 mm
max. Geschoßhöhe mit zwei Höhenerweiterungen 3465 mm
Auftrittstiefe 244 mm
freie Durchgangsbreite 686 mm
Stufenstärke 12 mm
Steigung pro Stufe 210-231 mm
Drehung pro Stufe 22°
Podestbreite 850 mm
Drehung des Podestes 53°
Spindeldurchmesser 108 mm
Geländerhöhe 1000 mm
Handlaufdurchmesser 40 mm
