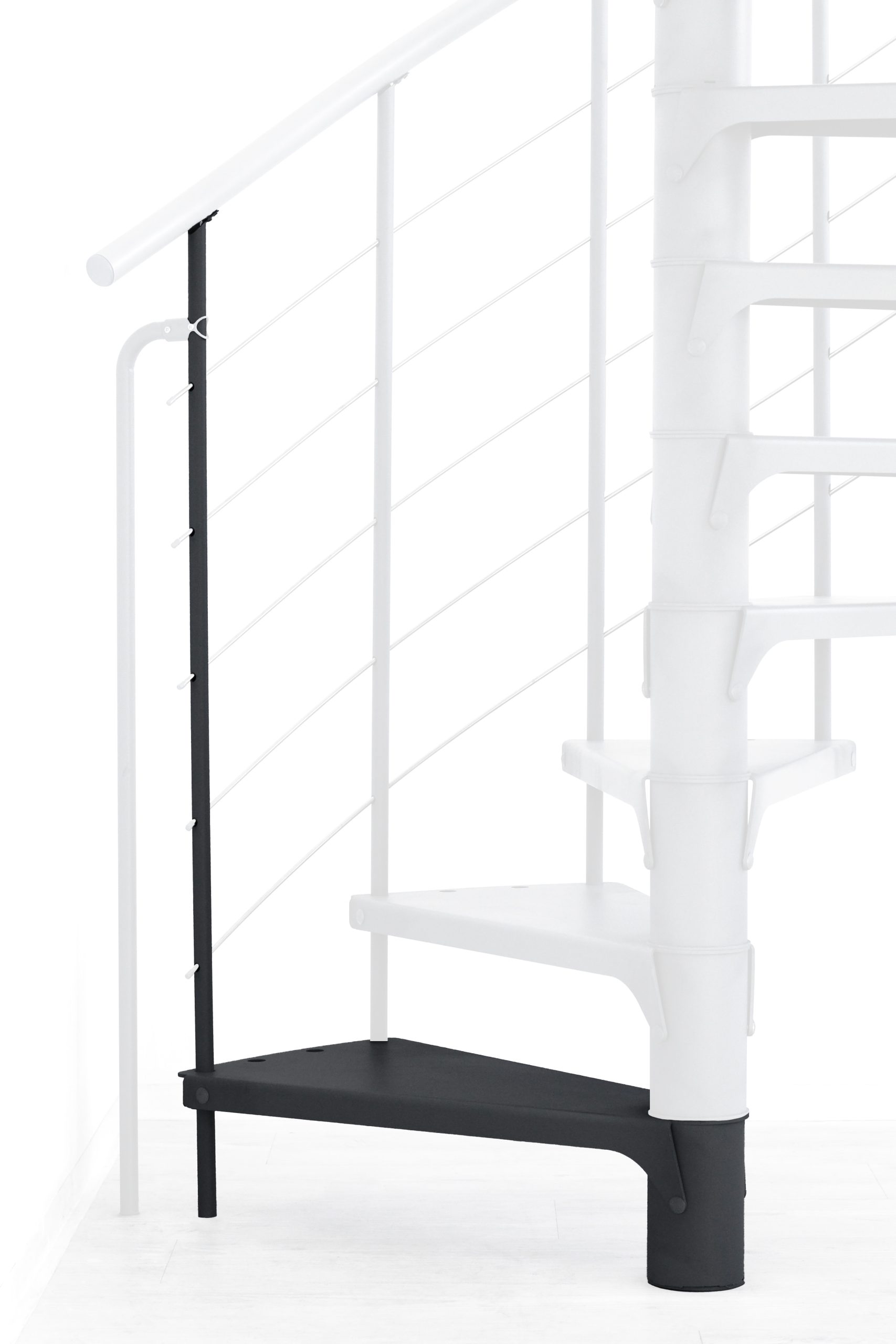

Höhenerweiterung für die Treppe Spino Smart aus schwarzem Metall. Gezeigt wird ein Detail der Zusatzstufe, des Geländerstabs und des Handlaufs.

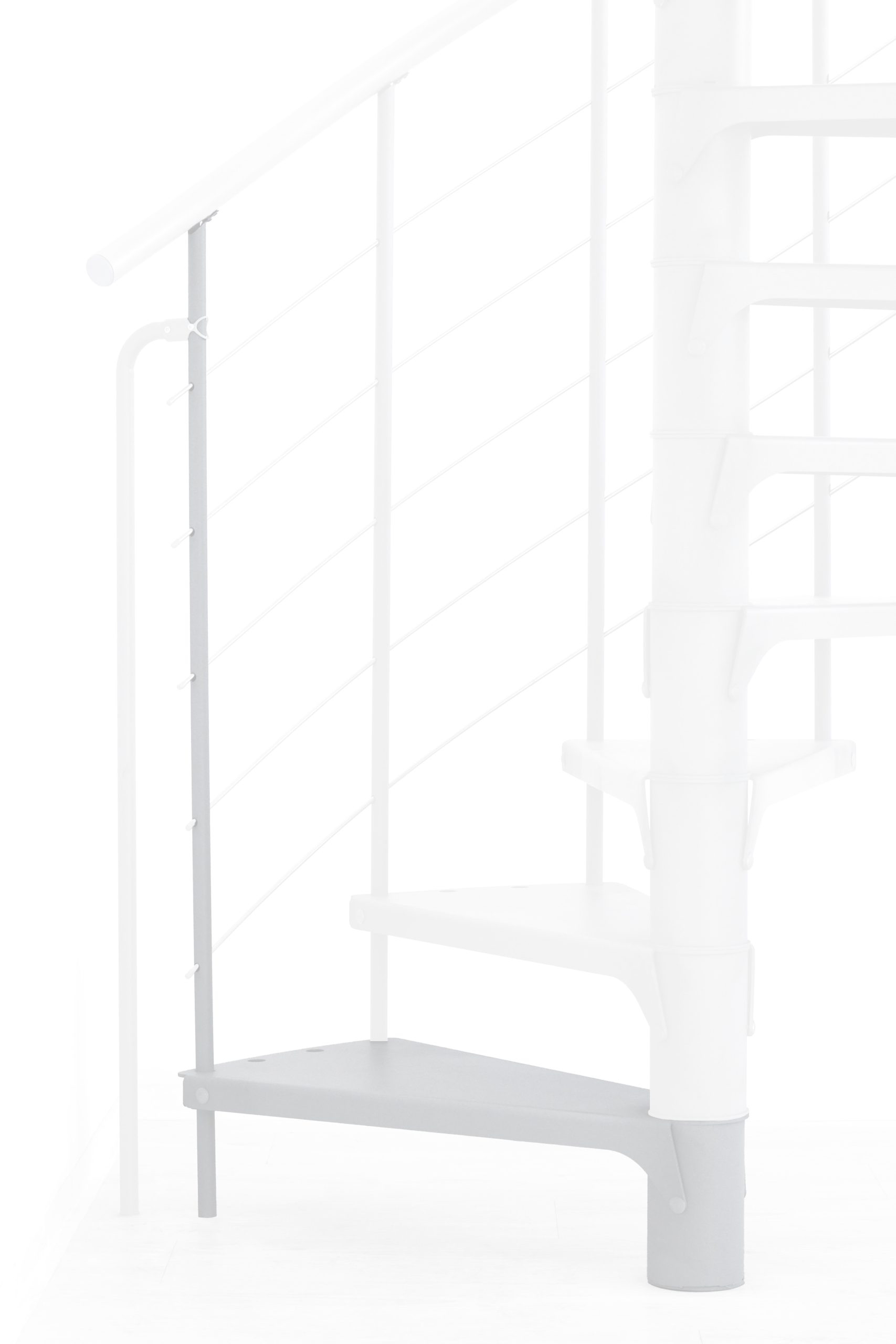

Höhenerweiterung für die Treppe Spino Smart aus weißem Metall. Gezeigt wird ein Detail der Zusatzstufe, des Geländerstabs und des Handlaufs.

Höhenerweiterung für Spino Smart

  • Zusatzstufe für die Spindeltreppe Spino Smart
  • Verlängerung der Spino Smart um 190-235 mm
  • Maximal erreichbare Geschoßhöhe mit einer Höhenerweiterung: 3290 mm
  • Maximal erreichbare Geschoßhöhe mit zwei Höhenerweiterungen: 3525 mm
  • Achten Sie beim Kauf bitte darauf, dass die Höhenerweiterung dieselbe Konfiguration aufweist wie Ihre Treppe und verbauen Sie maximal zwei Höhenerweiterungen pro Treppe.
Daten als PDF speichern
Artikel merken

€ 333,60 inkl. MwSt. exkl. Versandkosten*

Artikelnummer: n. v. Kategorien: , Schlagwörter: ,

Beschreibung

Im Lieferumfang der Höhenerweiterung für die Spindeltreppe Spino Smart enthalten sind eine zusätzliche Metallstufe, ein Spindelrohr sowie passende Geländerteile. Genau wie die Treppe ist auch die Höhenerweiterung in den Farben Schwarz, Grau und Weiß und in den Durchmesser 120, 140 und 160 cm erhältlich. Bitte achten Sie beim Kauf darauf, die Höhenerweiterung in derselben Farbe und derselben Größe wie Ihre Treppe zu konfigurieren.

Mit einem zusätzlichen Spindelelement inklusive Stufe können Sie die Höhe Ihrer Spino Smart um 190 bis 235 mm verlängern. Mit einer Höhenerweiterung erreichen Sie insgesamt eine Geschoßhöhe von bis zu 3290 mm. Verbauen Sie zwei Zusatzstufen, reicht die Treppe sogar bis zu einer Höhe von 3525 mm.

Montieren Sie bitte maximal zwei Höhenerweiterungen pro Treppe! Ab drei verbauten Zusatzstufen ist keine Stabilität mehr gewährleistet.

Technische Daten

Basisdaten
Stufen Stahl pulverbeschichtet in Grau, Schwarz oder Weiß
Spindelrohr Stahl pulverbeschichtet in Grau, Schwarz oder Weiß
Geländerstäbe Stahl pulverbeschichtet in Grau, Schwarz oder Weiß
Untergurte Edelstahl
Handlauf PVC grau, schwarz oder weiß
Stufenanzahl 12 + 1 Podest
120
Außenradius 600 mm
max. Geschoßhöhe 3055 mm
max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
Auftrittstiefe 196 mm
freie Durchgangsbreite 486 mm
Stufenstärke 3 mm
Steigung pro Stufe 190-235 mm
Drehung pro Stufe 29,6°
Podestbreite 650 mm
Drehung des Podestes 54°
Spindeldurchmesser 108 mm
Geländerhöhe 1000 mm
Handlaufdurchmesser 40 mm
140
Außenradius 700 mm
max. Geschoßhöhe 3055 mm
max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
Auftrittstiefe 213 mm
freie Durchgangsbreite 586 mm
Stufenstärke 3 mm
Steigung pro Stufe 190-235 mm
Drehung pro Stufe 25°
Podestbreite 750 mm
Drehung des Podestes 54°
Spindeldurchmesser 108 mm
Geländerhöhe 1000 mm
Handlaufdurchmesser 40 mm
160
Außenradius 800 mm
max. Geschoßhöhe 3055 mm
max. Geschoßhöhe mit einer Höhenerweiterung 3290 mm
max. Geschoßhöhe mit zwei Höhenerweiterungen 3525 mm
Auftrittstiefe 223 mm
freie Durchgangsbreite 686 mm
Stufenstärke 3 mm
Steigung pro Stufe 190-235 mm
Drehung pro Stufe 21,9°
Podestbreite 850 mm
Drehung des Podestes 54°
Spindeldurchmesser 108 mm
Geländerhöhe 1000 mm
Handlaufdurchmesser 40 mm

Downloads

Einbauanleitung Höhenerweiterung

Einbauanleitung Spino Smart

Technisches Datenblatt
